원래 장소:
중국
브랜드 이름:
JYH
인증:
ISO9001,IATF1969
모델 번호:
OEM/ODM

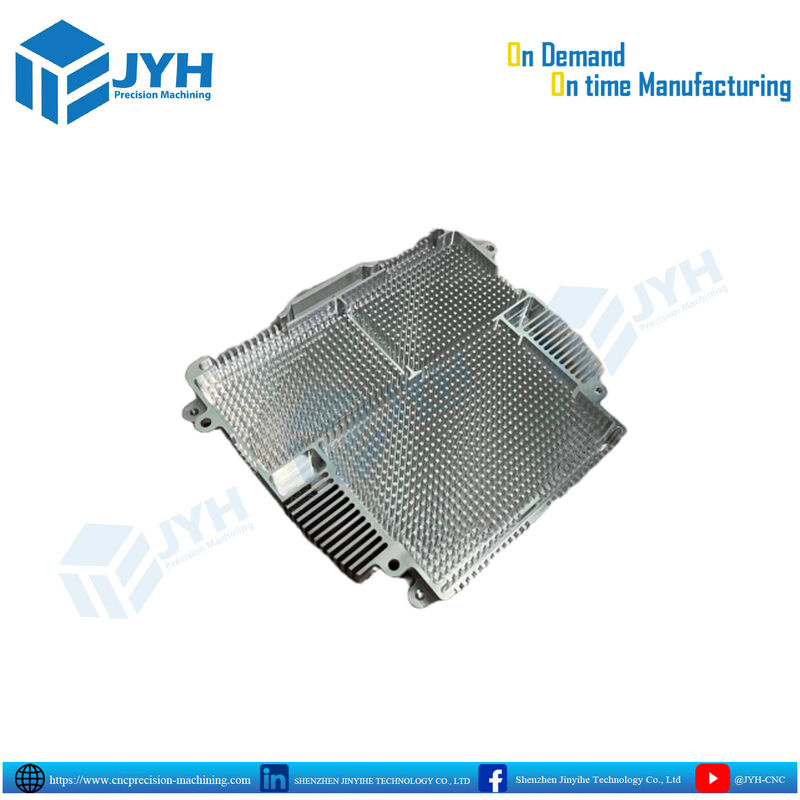

그만큼맞춤형 CNC 가공 알루미늄 핀 핀 방열판 및 인클로저최대 열 방출 및 구조적 무결성이 중요한 고전력 전자 제어 장치(ECU), 전력 변환기, 자동차 제어 시스템 및 고성능 컴퓨팅 하드웨어용으로 특별히 설계되었습니다.
고급 5축 CNC 밀링으로 설계된 이 맞춤형 인클로저는 고밀도 핀-핀 매트릭스를 구조용 알루미늄 케이스에 직접 통합합니다. 구조적 보호와 패시브/액티브 열 관리를 단일 모놀리식 구성 요소에 결합함으로써 열 저항을 줄이고 열 인터페이스 병목 현상을 제거하며 열악한 작동 환경으로부터 민감한 전자 장치를 보호합니다.
| 매개변수 | 사양 / 표준옵션 |
|---|---|
| 주요 재료 | 알루미늄 합금(Al 6061-T6, Al 7075-T6, Al 6063, Al 1050/1060) |
| 제조공정 | 고속 3축/5축 CNC 밀링, 와이어 EDM |
| 가공 정밀도 / 공차 | 표준: ±0.05mm | 정밀도: 최대 ±0.01mm |
| 표면 거칠기(Ra) | Ra 0.8μm−Ra 3.2μm(가공 상태); Ra 0.4μm(광택) |
| 표면 마감 옵션 | 투명/컬러 아노다이징, 경질 아노다이징(유형 III), SurTec 650, 샌드블라스팅, 무전해 니켈 도금 |
| 열전도율 | 160−200 W/m⋅K(합금 선택에 따라 다름) |
| 애플리케이션 도메인 | 자동차 ECU, EV 인버터, 방위 전자, 통신(5G 트랜시버), 산업 자동화 |
| 성능 요인 | 핀핀 가공 설계(특집) | 표준 스트레이트 핀 디자인 | 압출/스테이크 핀 디자인 |
|---|---|---|---|
| 열유체역학 | 전방향 흐름; 높은 열 전달을 위해 경계층을 방해합니다. | 단방향 흐름만 가능. 더 높은 경계층 축적 | 제한된 흐름 벡터링; 접합부에서 더 높은 열 저항 |
| 구조적 무결성 | 일체형 빌렛 구조(고진동/충격 저항) | 높음(솔리드 밀링된 경우) | 보통 ~ 낮음(열 순환 시 관절 이완) |
| 디자인 유연성 | 완전히 사용자 정의 가능한 핀 높이, 피치, 모양 및 인클로저 통합 | 보통의 | 고정 단면 프로파일 |
| 공간 효율성 | 소형 인클로저 설치 공간 내에서 최대 열 방출 | 더 큰 부피 공간 필요 | 보통의 효율성 |
~에Shenzhen Jinyihe Technology Co., Ltd(JYH 정밀 가공), 우리는 전 세계적으로 까다로운 산업을 위한 매우 복잡하고 공차가 엄격한 기계 부품을 전문으로 합니다.
정밀 제조를 통해 열 관리 설계에 생기를 불어넣으세요. 3D CAD 파일(STEP, IGES 또는 SolidWorks) 및 도면 사양을 제출하세요.심천 Jinyihe 기술 유한 회사빠른 DFM 검토 및 경쟁력 있는 견적을 위해
