±0.01mm 허용 및 멀티-러그 장착 포인트와 맞춤 5 축 CNC 가공 구조 프레임 하우징

5축 CNC 밀링 구조 프레임 하우징

±0.01mm 공차 CNC 가공 인클로저

멀티 러그 장착 지점 정밀 가공 하우징

원래 장소:

중국

브랜드 이름:

JYH

인증:

ISO9001,IATF1969

모델 번호:

OEM/ODM

저희와 연락

인용 을 요청 하십시오

±0.01mm 허용 및 멀티-러그 장착 포인트와 맞춤 5 축 CNC 가공 구조 프레임 하우징

제품 세부 정보

제조공정:

5축 CNC 밀링, 정밀 보링, 드릴링, 태핑

사용 가능한 자료:

알루미늄: AL6061-T6, AL7075-T6, AL5082 스테인리스강: SS304, SS316L, 17-4PH 합금강: 4140, 4340, 탄소강 특수: 티타늄 5등급, 황

가공 공차:

표준: ±0.01mm

표면 거칠기:

가공 상태 Ra 1.6 µm (미세 마무리 Ra 0.8 µm / Ra 0.4 µm 사용 가능)

표면 마감 옵션:

양극 산화 처리(유형 II/하드 코팅 유형 III), 비드 블라스팅, 부동태화, 분말 코팅, 무전해 니켈 도금

품질 관리:

CMM 검사, 3D 광학 스캐닝, 핀 게이지 세트, 스레드 게이지, 재료 테스트 보고서(MTR)

생산량:

신속한 프로토타이핑(1~10개), 소량 생산(100~1,000개), 대량 생산(10,000개 이상)

강조하다:

5축 CNC 밀링 구조 프레임 하우징

±0.01mm 공차 CNC 가공 인클로저

멀티 러그 장착 지점 정밀 가공 하우징

지불 및 배송 조건

최소 주문 수량

포장 세부 사항

맞춤형 포장

배달 시간

5~8일

공급 능력

대량 생산에 대한 프로토 타입

관련 제품

저희와 연락

Sandy Xu

지금 연락하세요

제품 설명

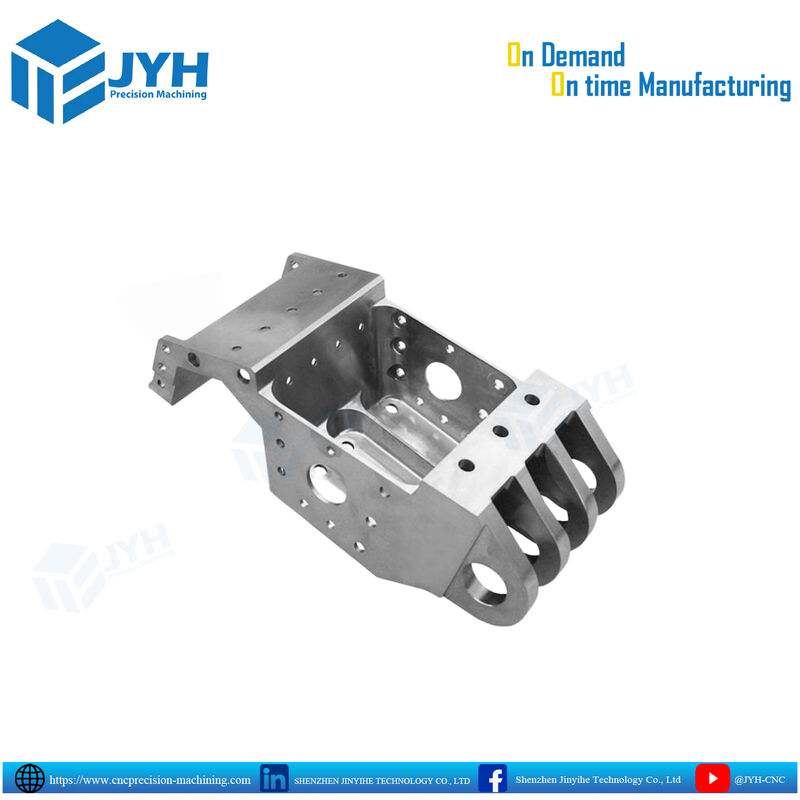

맞춤형 5축 CNC 가공 구조 프레임 하우징

JYH 정밀 가공에서는 항공우주, 로봇 공학, 자동차 및 산업 자동화 분야의 고신뢰성 애플리케이션에 맞춰 고복잡성, 하중 지지 구조 하우징을 설계합니다.

이 맞춤형 CNC 가공 구조 인클로저는 다축 포켓 밀링, 정밀 보어 정렬, 측면 장착 플랜지 및 다중 러그 장착 지점을 특징으로 합니다. 고급 5축 CNC 가공 센터에서 제조된 이 부품은 엄격한 치수 공차, 뛰어난 평탄도 및 동적 응력 하에서의 구조적 무결성을 보장합니다.

기술 사양 및 제조 역량

사양 매개변수	세부 정보 및 역량
제조 공정	5축 CNC 밀링, 정밀 보링, 드릴링, 태핑
사용 가능한 재료	알루미늄: AL6061-T6, AL7075-T6, AL5082 스테인리스강: SS304, SS316L, 17-4PH 합금강: 4140, 4340, 탄소강 특수: 티타늄 등급 5, 황동, 구리
가공 공차	표준: ±0.01 mm
표면 거칠기	가공 상태 Ra 1.6 µm (미세 마감 Ra 0.8 µm / Ra 0.4 µm 사용 가능)
표면 마감 옵션	아노다이징 (Type II / Hardcoat Type III), 비드 블라스팅, 패시베이션, 파우더 코팅, 무전해 니켈 도금
품질 관리	CMM 검사, 3D 광학 스캔, 핀 게이지 세트, 나사 게이지, 재료 시험 보고서 (MTR)
생산량	신속 프로토타이핑 (1~10개), 소량 생산 (100~1,000개), 대량 생산 (10,000개 이상)

주요 엔지니어링 기능 및 이점

5축 가공을 통한 복잡한 형상: 단일 설정 가공으로 인덱싱 오류를 제거하여 모든 측면 및 축 보어의 동심도를 보장합니다.

최적화된 강도 대 중량비: 깊은 포켓 밀링으로 부품 질량을 줄이면서도 무거운 하중 분배를 위한 견고한 구조적 무결성을 유지합니다.

정밀 보어 정렬: 인라인 측벽 보어는 마이크론 수준의 정확도로 마감되어 원활한 샤프트 삽입, 베어링 하우징 또는 힌지 배치를 지원합니다.

엄격한 품질 보증: 모든 배치에는 ISO 표준을 충족하기 위해 전체 CMM 치수 검사, 재료 조성 확인 및 표면 거칠기 분석이 수행됩니다.

비교: 복잡한 하우징을 위한 3축 vs. 5축 가공

기능 / 이점	표준 3축 가공	JYH 5축 CNC 정밀 가공
설정 작업	여러 설정 필요 (누적 오류 위험)	단일 설정다각도 기능 가공용
각도별 공차	보통 (±0.02 mm ~ ±0.05 mm)	초정밀 (±0.005 mm ~ ±0.01 mm)
생산 속도	고정구 재배치로 인해 느림	SMED 신속 교체 설정을 통한 빠른 리드 타임
복잡한 기능 액세스	제한된 각도 기능	각진 보어 및 언더컷에 대한 무제한 액세스

대상 애플리케이션

로봇 공학 및 자동화: 서보 모터 장착 섀시, 엔드 이펙터 프레임, 로봇 팔 조인트 하우징
항공우주 및 방위: 구조 브래킷, 항공 전자 장비 인클로저, 센서 장착 프레임
산업 장비: 기어박스 하우징, 유압 펌프 마운트, 중장비 가이드 브래킷
자동차 및 EV: 파워트레인 서브 프레임, 서스펜션 장착 블록, 고응력 테스트 마운트

JYH 정밀 가공을 선택해야 하는 이유?

주문형 및 정시 제조: 리드 타임 최소화를 위한 린 제조 관행 (SMED) 기반의 민첩한 일정 관리
DFM 지원: 생산 전 수석 기계 엔지니어의 무료 제조 가능성 설계 피드백
엔드 투 엔드 솔루션: 모든 주문에 원자재 소싱, 정밀 가공, 후처리, 조립 및 CMM 검사 보고서 제공

엔지니어링 설계를 현실로 만들 준비가 되셨습니까?
빠른 견적 및 무료 DFM 분석을 위해 2D/3D CAD 파일 (STEP, IGES, DWG)을 가지고 지금 바로 엔지니어링 팀에 문의하십시오!
