정밀 CNC 가공 | 맞춤형 알루미늄 하우징 | 검정색 양극산화 마감 | 프로토타입부터 생산까지

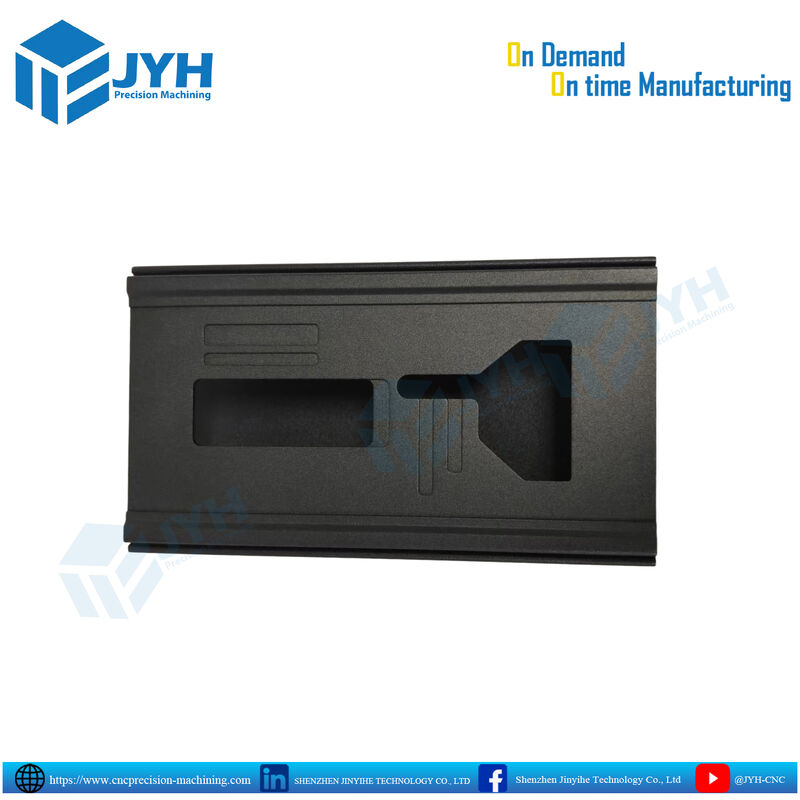

이 관습CNC 가공 알루미늄 하우징복잡한 외부 프로파일, 오목한 포켓, 개구부, 장착 기능 및 내부 공동을 만들기 위해 정밀 CNC 밀링을 사용하여 알루미늄으로 제조됩니다.
구성 요소는 다음과 같이 마무리됩니다.흑색 알루마이트 표면 처리, 표면 보호 및 내식성을 향상시키면서 깨끗하고 전문적인 외관을 제공합니다. 블랙 아노다이징은 기능적 성능과 시각적 외관이 모두 중요한 CNC 가공 알루미늄 부품에 일반적으로 사용됩니다.
표시된 하우징은 JYH Precision Machining의 제조 능력을 보여주는 예입니다.고객 도면, 3D CAD 모델 또는 엔지니어링 사양에서 직접 복잡한 알루미늄 인클로저 및 기계 하우징.
단일 프로토타입, 소규모 생산 배치 또는 반복 생산이 필요한지 여부에 관계없이 형상, 재료, 공차, 표면 마감 및 검사 요구 사항을 응용 분야에 따라 맞춤화할 수 있습니다.
CNC 가공 알루미늄 하우징은 다른 기계 또는 전자 어셈블리와의 정밀한 인터페이스를 유지하면서 내부 구성 요소를 보호, 지원 또는 통합하는 데 자주 사용됩니다.
가공된 판금 인클로저와 달리 CNC 가공 하우징은 정밀 가공된 포켓, 계단, 슬롯, 나사산 구멍, 장착 표면 및 기타 복잡한 형상을 갖춘 견고한 알루미늄 소재로 제작할 수 있습니다.
이로 인해 CNC 가공은 다음과 같은 응용 분야에 특히 적합합니다.치수 정확도, 구조적 강성, 외관 및 반복성중요합니다.
| 사양 | 설명 |
|---|---|
| 제품 유형 | CNC 가공 알루미늄 하우징/인클로저 |
| 제조공정 | CNC 밀링 |
| 재료 | 고객 요구 사항에 따른 알루미늄 합금 |
| 일반적인 알루미늄 옵션 | 6061-T6, 6063, 6082-T6, 7075-T6 및 기타 합금 |
| 표면 마감 | 블랙 아노다이징 |
| 아노다이징 유형 | 용도에 따라 유형 II 또는 유형 III 사용 가능 |
| 가공능력 | 3축, 4축, 5축 CNC 가공 |
| 기하학 | 맞춤형 포켓, 슬롯, 캐비티, 구멍 및 프로파일 |
| 용인 | 고객 도면 및 기능 요구 사항에 따라 |
| 점검 | 치수검사 / CMM검사 가능 |
| 생산량 | 프로토타입, 소량 생산 |
| CAD 형식 | STEP, STP, IGES, IGS, DWG, DXF 및 기타 일반적인 형식 |
| 맞춤화 | 완전 맞춤형 |
| 인용 | 도면, 재료, 마감, 수량 및 요구 사항을 기준으로 |
이 하우징의 기하학적 구조에는 제어된 도구 접근과 주의 깊은 워크홀딩이 필요한 다양한 가공 기능이 포함되어 있습니다.
디자인에 따라 CNC 밀링을 사용하여 다음을 생산할 수 있습니다.
복잡한 형상의 경우 다축 CNC 가공을 통해 필요한 설정 수를 줄이고 다양한 기능 간의 위치 관계를 유지하는 데 도움이 됩니다.
JYH는 생산 전에 고객의 CAD 모델과 도면을 검토하여 잠재적인 가공 문제, 공차 문제, 도구 접근 제한 및 마감 고려 사항을 식별할 수 있습니다.
이 하우징에 표시된 검정색 마감은 다음을 통해 생산됩니다.알루미늄 아노다이징.
아노다이징은 단순히 기존의 페인트를 칠하는 것이 아닌 표면에 알루미늄 산화물 층을 생성합니다. 유형 II 아노다이징은 일반적으로 외관 및 일반적인 표면 보호를 위해 선택되는 반면, 유형 III 경질 아노다이징은 일반적으로 내마모성이 증가하고 표면이 더 단단해야 할 때 선택됩니다.
| 특징 | 유형 II 흑색 아노다이징 | 유형 III 흑색 경질 아노다이징 처리 |
|---|---|---|
| 주요 목적 | 외관 및 일반 보호 | 마모 및 마모 저항 |
| 모습 | 일반적으로 더 부드럽고 장식적입니다. | 일반적으로 더 단단하고 더 매트합니다. |
| 표면 보호 | 좋은 | 더 높은 |
| 내마모성 | 보통의 | 높은 |
| 치수적 고려 | 코팅 두께 감소 | 코팅 두께 증가 |
| 일반적인 애플리케이션 | 하우징, 전자제품, 소비재 | 기계적 마모 부품, 산업용 부품 |
| 색상 | 블랙 가능 | 블랙 가능 |
정밀 부품의 경우 양극산화층이 완성 치수에 영향을 미치기 때문에 가공 중에 양극산화 공정을 고려해야 합니다. 중요한 구멍, 나사산, 보어 및 결합 표면은 마무리하기 전에 적절한 치수 보정이 필요할 수 있습니다.
응용 분야의 요구 사항에 따라 정확한 알루미늄 합금을 선택할 수 있습니다.
우수한 가공성, 중량 대비 강도 비율 및 양극 산화 처리 적합성으로 인해 CNC 가공 하우징에 널리 선택됩니다.
우수한 기계적 성능과 가공성이 요구되는 구조 및 산업 부품에 적합합니다.
더 높은 강도가 요구되는 곳에 사용됩니다. 그러나 합금 구성이 양극산화 처리된 외관에 영향을 미칠 수 있으므로 재료 선택 시 외관상 양극산화 처리 요구 사항을 고려해야 합니다.
프로젝트에 따라 JYH는 다음을 평가할 수도 있습니다.
이 제품은표준 기성품 인클로저가 아닙니다..
하우징은 다음에 따라 제조될 수 있습니다.
치수, 벽 두께, 구멍, 포켓, 장착 지점, 나사산, 표면 마감 및 기타 기능을 애플리케이션에 맞게 맞춤화할 수 있습니다.
따라서 표준 알루미늄 인클로저가 필요한 형상이나 치수 정확도를 제공할 수 없는 신제품을 개발하는 회사에 CNC 가공이 적합합니다.
맞춤형 CNC 가공 알루미늄 하우징은 다음을 포함한 다양한 산업 및 제품 범주에 걸쳐 사용할 수 있습니다.
맞춤형 알루미늄 하우징의 일반적인 생산 작업 흐름은 다음과 같습니다.
우리 엔지니어들은 2D 도면 및/또는 3D CAD 모델을 검토하여 재료, 공차, 형상, 표면 마감 및 기능 요구 사항을 이해합니다.
공구 접근성, 벽 두께, 내부 모서리, 깊은 공동, 워크홀딩 및 가공 순서에 대해 설계가 검토됩니다.
지정된 알루미늄 합금은 CNC 가공용으로 공급 및 준비됩니다.
하우징은 적절한 CNC 밀링 공정을 사용하여 가공됩니다. 복잡한 구성 요소에는 여러 설정이나 다축 가공이 필요할 수 있습니다.
날카로운 모서리, 버 및 가공 잔여물은 표면 마감 전에 제거됩니다.
부품은 흑색 아노다이징 처리 또는 기타 지정된 표면 처리를 받을 수 있습니다.
고객의 요구사항에 따라 주요 치수 및 기능적 특징을 검사합니다.
완성된 구성 요소는 포장 및 배송 전에 육안 및 치수 검사를 거칩니다.
| 제조방법 | 복잡한 기하학 | 정도 | 프로토타입 친화적 | 표면 마감 | 맞춤화 |
|---|---|---|---|---|---|
| CNC 가공 | 훌륭한 | 훌륭한 | 훌륭한 | 훌륭한 | 훌륭한 |
| 판금 | 보통의 | 좋은 | 좋은 | 좋은 | 좋은 |
| 다이 캐스팅 | 좋은 | 좋은 | 낮은 | 훌륭한 | 보통의 |
| 사출 성형 | 훌륭한 | 훌륭한 | 낮은 | 훌륭한 | 보통의 |
| 3D 프린팅 | 훌륭한 | 보통의 | 훌륭한 | 보통의 | 훌륭한 |
소량 및 엔지니어링 응용 분야의 경우 CNC 가공을 사용하면 전용 생산 도구가 필요하지 않으며 설계 변경을 비교적 빠르게 구현할 수 있습니다.
생산량을 늘리기 위해 JYH는 다음과 같은 대체 제조 공정도 평가할 수 있습니다.다이 캐스팅, 사출 성형 또는 판금 제조적절한 경우.
정밀 CNC 가공 알루미늄 하우징의 경우 결합 표면, 장착 인터페이스, 구멍, 나사산 및 내부 공동 주변의 치수 제어가 특히 중요합니다.
프로젝트 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.
검사 요구 사항은 고객의 도면 및 품질 사양에 따라 정의될 수 있습니다.
JYH Precision Machining은 맞춤형 제조 프로젝트를 지원합니다.생산을 통한 프로토타입 개발.
적합 대상:
적합 대상:
기존 제품의 경우 반복성, 품질 및 생산 효율성을 위해 제조 프로세스를 최적화할 수 있습니다.
이러한 프로토타입에서 생산까지의 접근 방식을 통해 고객은 제품이 엔지니어링 개발에서 생산으로 이동하는 동안 연속성을 유지할 수 있습니다.
정확한 견적을 제공하려면 다음을 보내주십시오.
부분:CNC 가공 알루미늄 하우징
재료:6061-T6
마치다:블랙 아노다이징
수량:100개
그림:PDF + 단계
점검:치수검사
애플리케이션:산업용 전자 인클로저
도면을 보내주시면 당사 엔지니어링 팀이 설계를 검토하고 제공할 수 있습니다.DFM 피드백 및 제조 견적.
하우징은 다음을 포함하여 애플리케이션에 따라 맞춤화될 수 있습니다.
CNC 가공 알루미늄 하우징은 컴퓨터 제어 밀링 기계를 사용하여 알루미늄으로 제조된 정밀 기계 인클로저입니다. 여기에는 포켓, 공동, 구멍, 스레드, 장착 인터페이스 및 기타 사용자 정의 기능이 포함될 수 있습니다.
예. 주거는 당신에 따라 주문을 받아서 만들어질 수 있습니다2D 엔지니어링 도면 및 3D CAD 모델.
6061-T6은 가공성, 기계적 특성 및 양극 산화 처리 적합성의 유용한 조합을 제공하기 때문에 범용 CNC 가공 알루미늄 하우징에 일반적으로 선택됩니다. 적절한 합금은 궁극적으로 응용 분야의 기계적, 환경적, 외관적 요구 사항에 따라 달라집니다.
예. 흑색 아노다이징 처리는 필요한 외관, 내구성 및 치수 요구 사항에 따라 유형 II 또는 유형 III으로 지정될 수 있습니다.
예. CNC 가공은 전용 사출 금형이나 다이캐스팅 도구 없이 CAD 데이터에서 직접 부품을 생산할 수 있기 때문에 프로토타입에 매우 적합합니다.
예. CNC 가공은 프로토타입, 소량 생산 및 대규모 생산 프로그램에 사용될 수 있습니다.
필요한 경우 치수 검사 및 CMM 측정을 포함하여 프로젝트 요구 사항에 따라 검사 문서가 제공될 수 있습니다.
에이STEP/IGES 3D 모델 및 PDF 2D 도면권장됩니다. 수량 및 표면 마감 요구 사항도 제공되어야 합니다.
